VMP 2分析

references：

术语：

  • VIP，virtual instruction pointer相当于x86的ip寄存器，指向下一条指令的地址，vmp2使用rsi来保存vip的值，rsi就是vip
  • VSP，virtual stack pointer，相当于x86的rsp，vmp 2使用rbp存储VSP，rbp相当于vsp
  • VM handler，用于执行虚拟指令的routine，例如VADD64，会将栈上的两个值加起来并将结果和RFLAGS寄存器一起保存在栈上
  • Virtual Instruction，也被称作虚拟字节码，是由虚拟机负责解释并执行的字节序列，每一个虚拟指令至少包含一个操作数，第一个操作数包含指令的opcode
  • virtual opcode，所有虚拟指令的第一个操作数，这个是vm handler的index，vmp2的opcode总是1字节
  • IMM/immeidate value，编码在虚拟指令中的一个值，就是一个等待被操作的数，比如将这个值转移到栈中或者到一个寄存器中，虚拟指令比如LREG，SREG和LCONST都拥有立即数在里面
  • Transformations，这个术语指的是解密虚拟指令中的操作数或者vm handler的index的操作，包括add\sub\inc\dec\not\neg\shl\shr\ror\rol\BSWAP，操作size为1、2、4、8字节，可以拥有立即数，比如xor rax,0x12345，或者add rax,0x12345

VMP 2有两种混淆手段，一种是大量无用的jcc跳转指令，另一种是大量无用的影响EFLAGS寄存器的指令，比如无意义的cmp或者bit test指令，这两种方式分别被称作opaque branching和dead store

本地寄存器

non-volatile register

rsi总是VIP，操作数从rsi寄存器存储的地址中取出

rsi的初始值由vm_entry初始化

rbp总是VSP，rbp中存储的是本地栈内存地址，

虚拟化

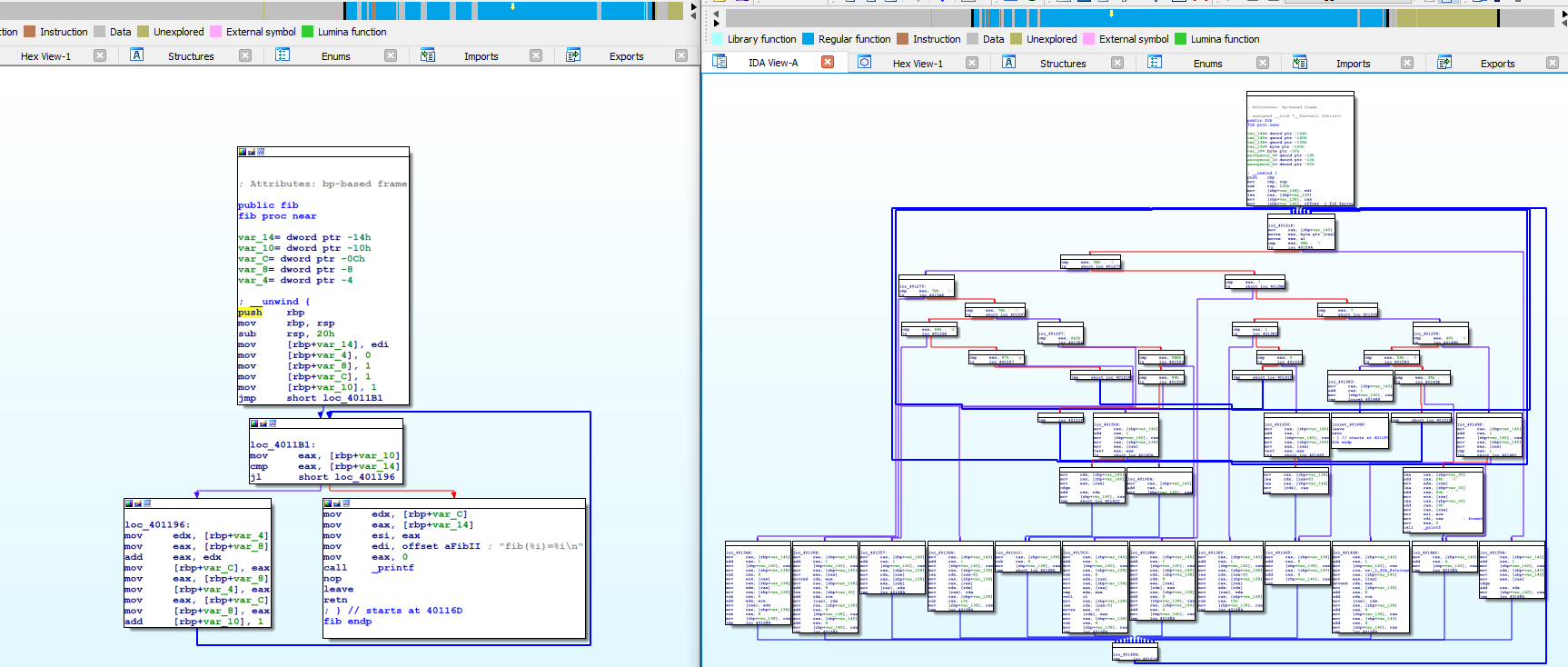

下图是一个简单的斐波那契数列函数虚拟化前后的样子

image-20250527184518419

这里使用的虚拟化工具是tigress

测试源代码

虚拟化命令：

export TIGRESS_HOME=/home/xxx/Music/tigress/3.1
export PATH="$PATH:/home/xxx/Music/tigress/3.1"
tigress --Environment=x86_64:Linux:Gcc:4.6 --Transform=Virtualize --Functions=fib,fac --out=vtest1.c test1.c

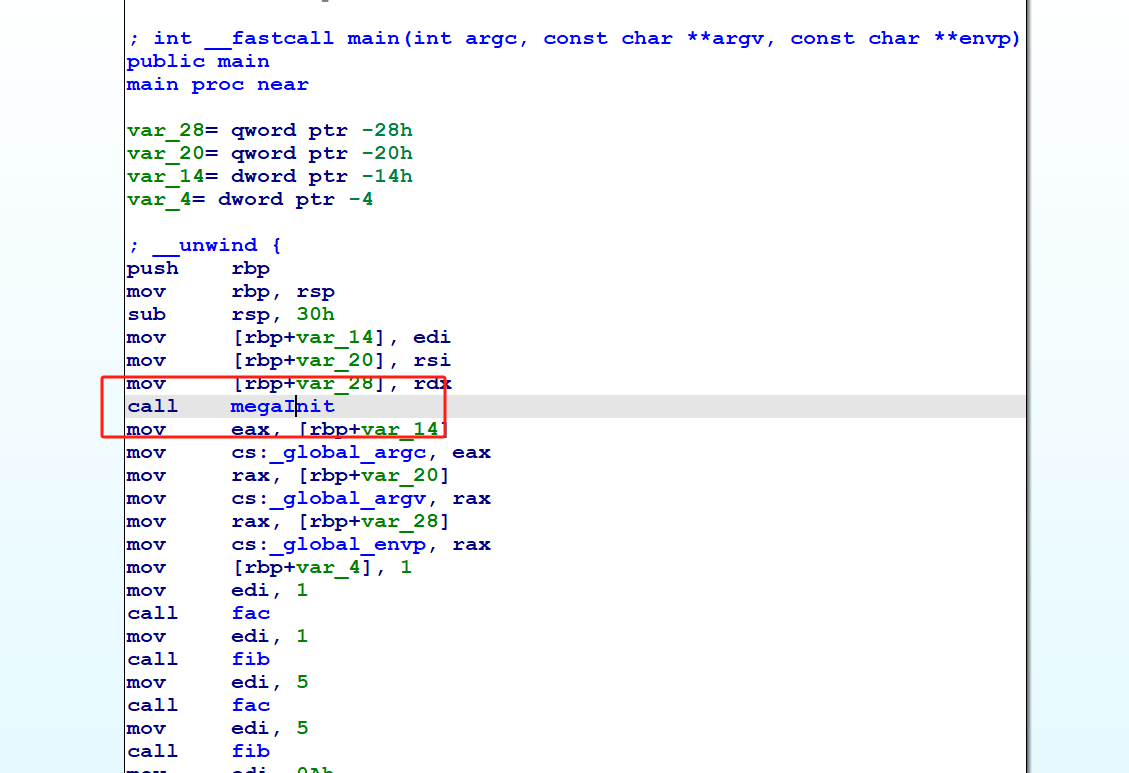

在main函数中有个这玩意儿

image-20250527195619336

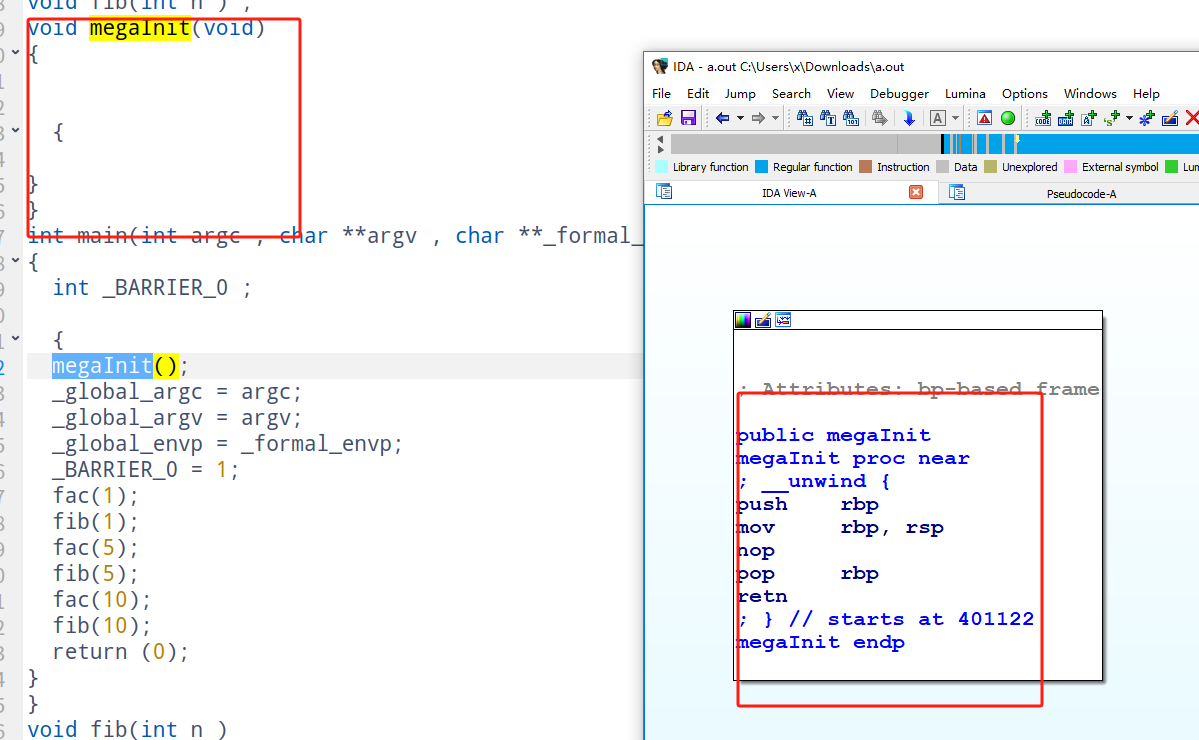

megaInit函数，不过在虚拟化选项中这个函数并没有用到，可能会在别的选项中用到，这个函数里面的内容是空的

image-20250527195757629

vm entry

image-20250528100451274

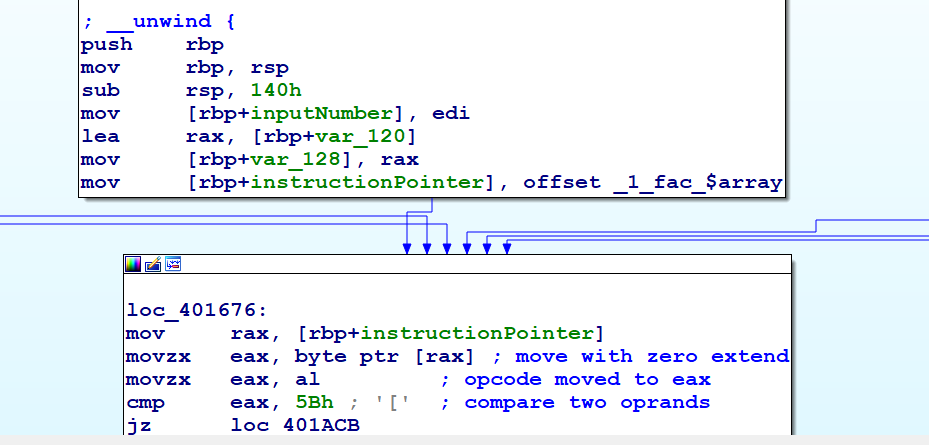

然后我们查看汇编代码可以找到虚拟栈

image-20250528100653114

上图中rbp-120h被存储到了rbp-128h中，那么rbp-128h很可能就是VSP

而且观察这个局部变量的交叉引用和使用方式，看起来也很像是VSP

image-20250528100808340

image-20250528101150629

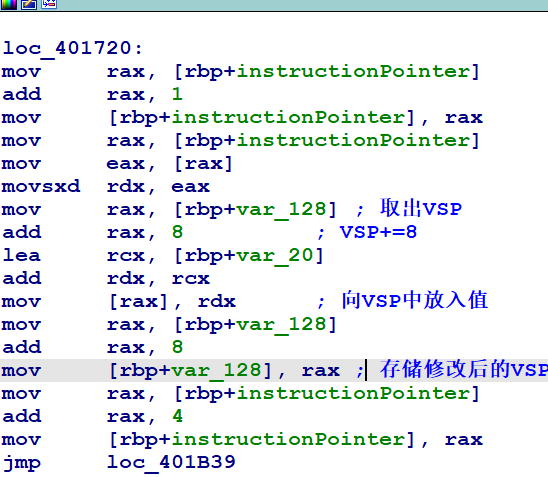

另外我们在上图中也可以看到VIP每次都会先自增1，然后再把自增后的结果存回去

loc_401720:
mov     rax, [rbp+VIP]
add     rax, 1
mov     [rbp+VIP], rax
mov     rax, [rbp+VIP]
mov     eax, [rax]; 自增1取值，就是取出来opcode之后的操作数
movsxd  rdx, eax
mov     rax, [rbp+VSP]  ; 取出VSP
add     rax, 8          ; VSP+=8
lea     rcx, [rbp+var_20]
add     rdx, rcx; 操作数加上一个局部变量地址放入到栈中
mov     [rax], rdx      ; VSP压栈
mov     rax, [rbp+VSP]
add     rax, 8
mov     [rbp+VSP], rax  ; 存储修改后的VSP
mov     rax, [rbp+VIP]
add     rax, 4
mov     [rbp+VIP], rax; VIP+4然后存回去，一共是+5，opcode+操作数

可以注意到的是VSP的增长方向和x86的rsp是反过来的

vm handler

他这个handler的dispatch也是非常的简单粗暴，直接就是一堆cmp跳转

image-20250528103812760

每个opcode对应一个handler，但是这个opcode是随机的并不是固定的，在另一个虚拟化过后的函数fib中，opcode就又都不一样了
